Yolluk ve Besleyici
Yolluk ve Besleyici
Yolluk :
- Dökülecek parçanın özellikleri göz önüne alarak dizayn edilmeli.(malzeme,sıcaklık,mesafe,kesit,kg)
- Kum,Curuf ve istenmeyen süreksizlikleri tutabilmeli.
- Dolum esnasında metal Türbülansı oluşmamalı.
- Kesim ve taşlamada kolaylık sağlayacak dizaynda olmalı.
Formüller :
A = w/ v*d*t
A : Toplam meme kesit alanı
w: Döküm ağırlığı ( gram)
v: Memeden akan metalin hızı (cm/sn)
t:Döküm zamanı(sn)
d :Yoğunluk,Özgül ağırlık (gr/cm3)
Metal akış hızı hesaplama :
V = 2 * g * H
V: Akış hızı
g:Yer çekimi katsayısı
H: Etkili yükseklik
Döküm zamanı hesaplama:
t = s * w
t: Döküm zamanı (sn)
s: katsayı
w :Döküm ağırlığı (brüt )
BESLEYİCİLER
- Sıvı Metalin kalıba doldurulmuş halinden katı(soğuma) 'ya geçmesi halindeki sıvı metal ihtiyacıdır.

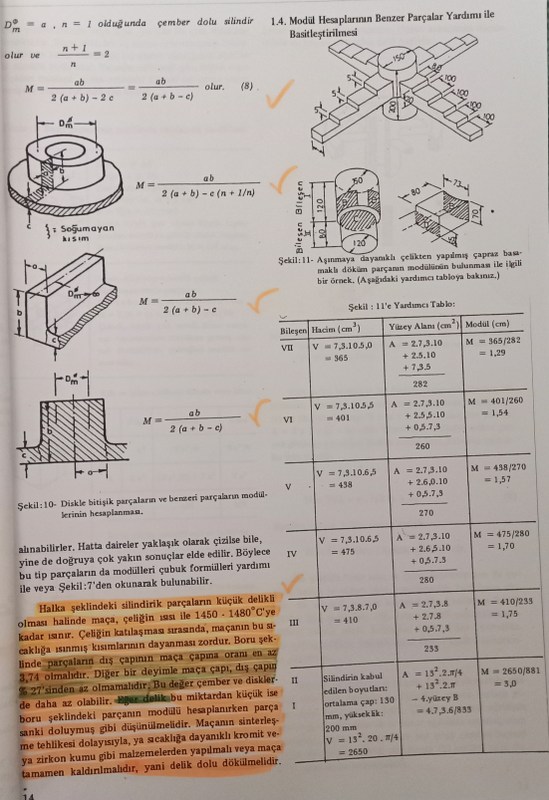

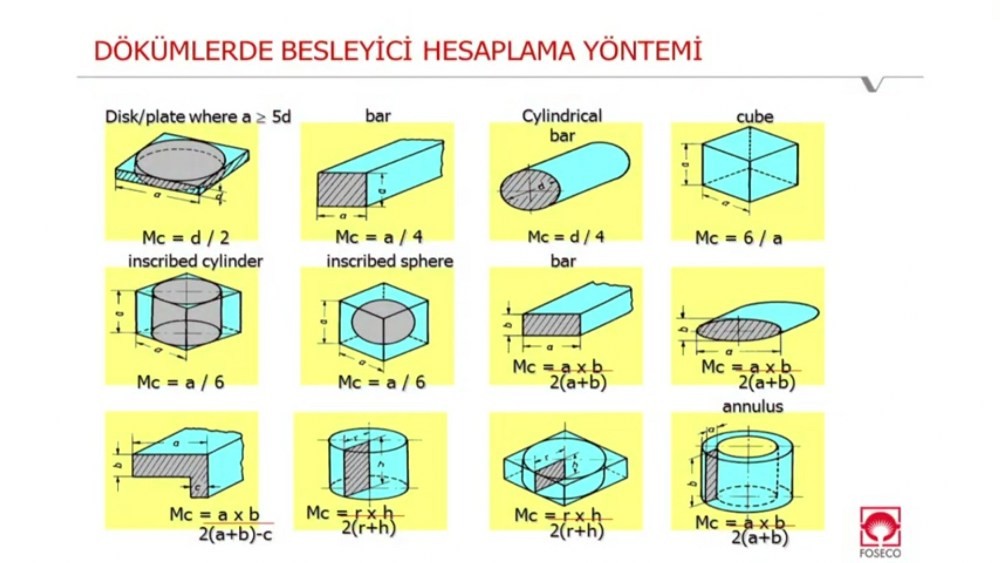

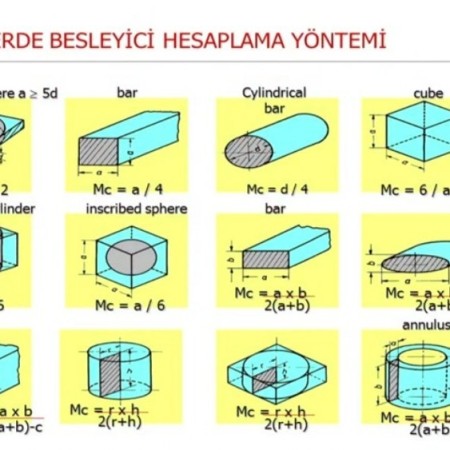

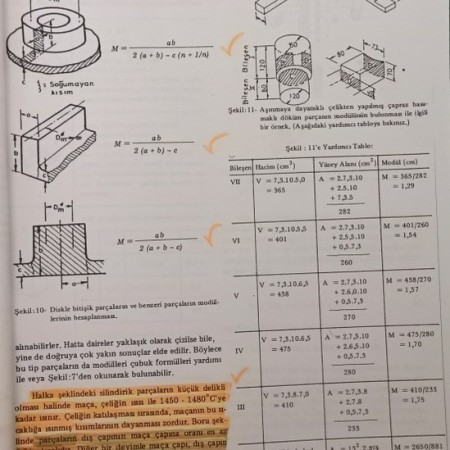

- Modül hesabına göre, kesit et kalınlık farkına,beslenebilme mesafesine göre yerleştirilir.
